產品型號：
HD-U4030
-
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
-
產品品牌：
海達儀器
-
出貨周期：
7~15天
-
咨詢熱線：
陳經理 13544641555（微信同號）
點擊查看價格，咨詢在線客服

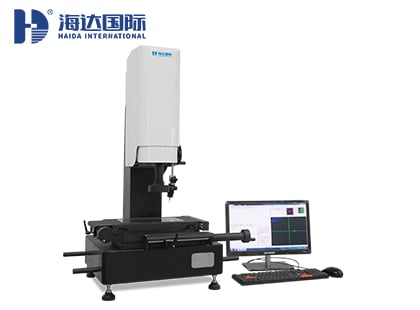

手動影像測量儀
- 產品性能介紹 Product detail parameters
一、手動影像測量儀產品簡介
1、2.5次元手動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行幾何運算，完成各種數據量測工作。適用于機械、手機零部件、電子、電器、模具以及精密五金的檢測和設計開發。
二、手動影像測量儀技術參數
1、行程:400x300x200mm2、大理石立柱。
3、1/3"750 線高清彩色相機
4、分辨率 0.5um 玻璃光柵尺。
5、0.7-4.5X 手動變倍鏡頭。
6、源興手動測量軟件。
7、4 環 8 區上光源。
8、V 型交叉導軌及光桿傳動
三、手動影像測量儀環境要求
1、工作溫度：18℃～22℃(可保證精度)。
2、工作電壓：220 V ± 10%。
3、用電設備要求接地可靠：接地電阻小于4歐姆。
